Laserdata for tak: hva måles, og hva kan mangle?
En detaljert visning av taket kan bygge på gamle eller ufullstendige opplysninger. Før målene brukes i et tilbud eller en bestilling, bør du kontrollere opptaksdato, dekning og om detaljene stemmer med dagens bygning.
Punktsky, overflatemodell og terrengmodell
En punktsky er en samling punkter med posisjon og høyde. Flybåren laserskanning kan registrere treff på blant annet tak, trær og bakke. Kartverket beskriver at punktskyenes tetthet varierer med formålet med innsamlingen.
En digital overflatemodell beskriver den øvre overflaten som datagrunnlaget representerer, mens en digital terrengmodell beskriver terrenget. En terrengmodell er derfor ikke et passende grunnlag for å hente mønehøyden direkte.
En sammenhengende takflate i en visning er ikke i seg selv dokumentasjon på at alle små detaljer er registrert. Se etter kjente piper, takvinduer og arker. Noter det som mangler, og hvilke mål som må kontrolleres før grunnlaget kan brukes. Skal du måle takfothøyde med riktige referanser, må både takpunkt og terrengpunkt være identifisert.
Kilde / videre lesning: Kartverket: Høydedata og dybdedata
FORSTÅ MÅLEGRUNNLAGET

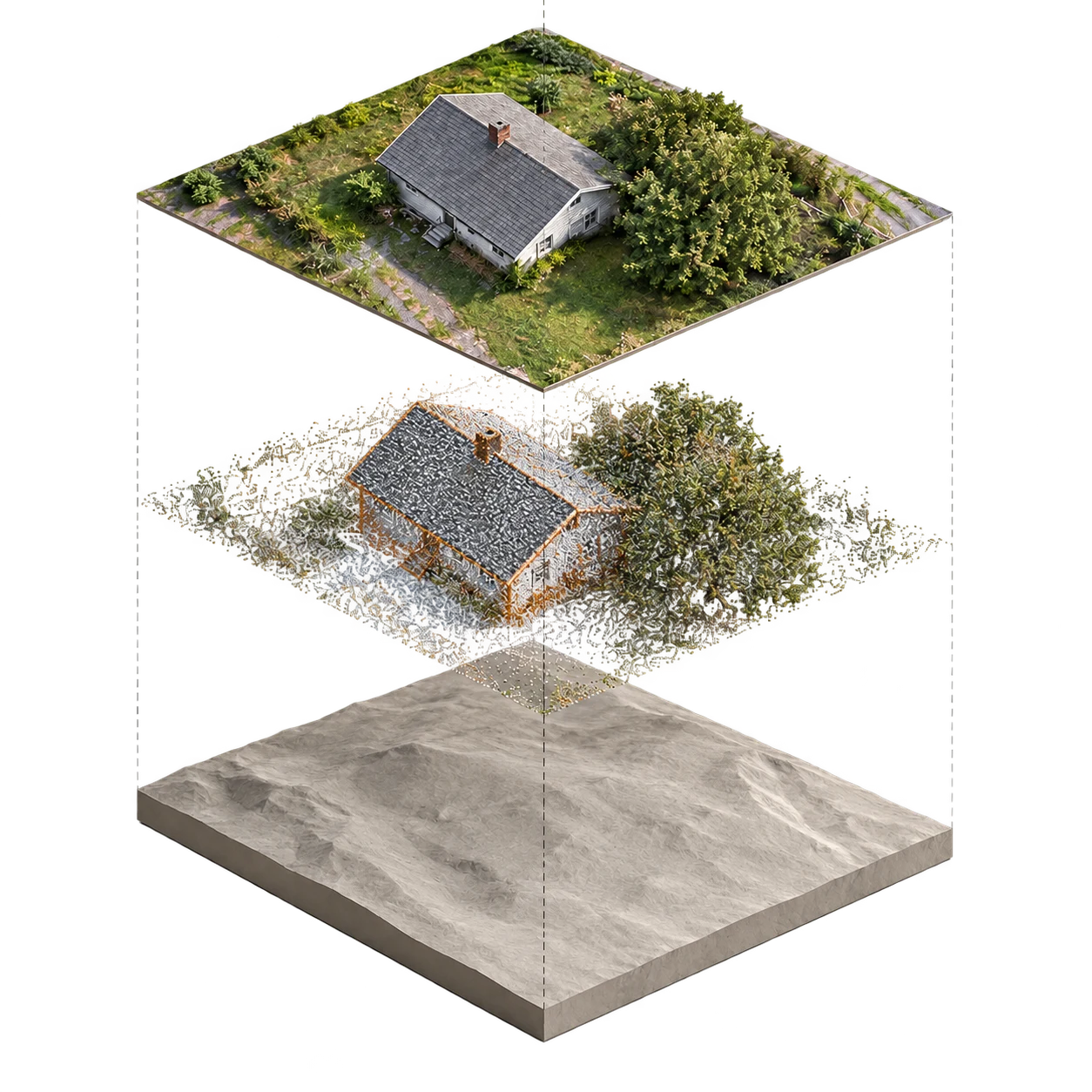

Tre lag som ikke må forveksles
Trykk på et tall for å forstørre området og fremheve forklaringen.
Et flybilde gir kontekst: takform, vegetasjon og synlige detaljer. Kontroller datoen. Dette bildet er en prinsippillustrasjon, ikke et målbart ortofoto.
Punktene beskriver registrerte overflater. Kontroller at opplysningene gjelder taket du skal måle, og se etter manglende eller skjulte partier.
En modell av bakken gir ikke takets mønehøyde. Bruk datatypen som faktisk representerer overflaten du vil måle.
Tre spørsmål er bedre enn ett prosenttall
Spør først hvilke deler av taket som er dekket. Deretter hvilke avvik som er dokumentert mot kontrollmål. Til slutt om takflatene og detaljene stemmer med den aktuelle bygningen. Dette er forskjellige kvalitetsforhold.

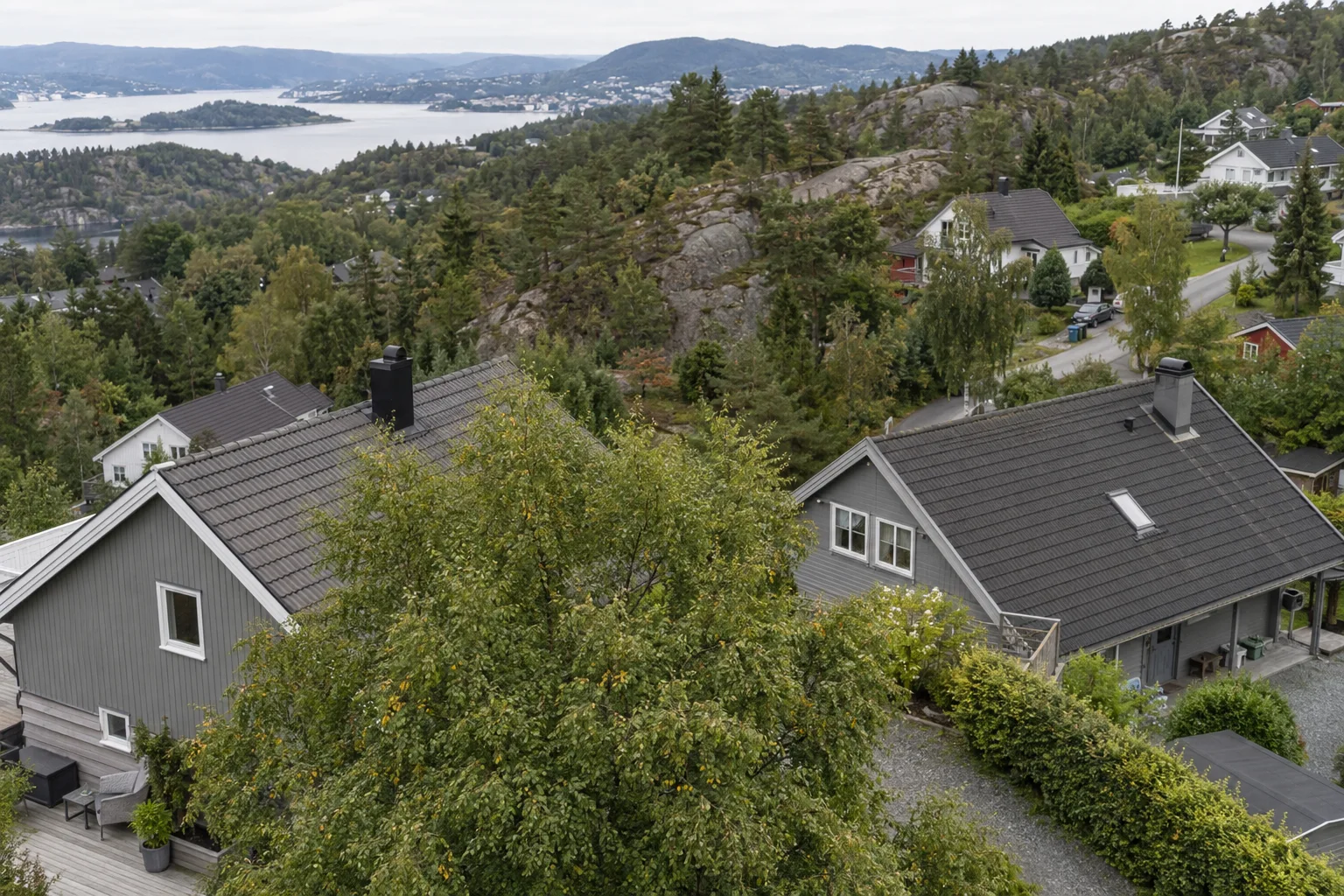

Mange målepunkter garanterer ikke at en liten ark eller en skjult takkant er riktig beskrevet. Sammenlign slike områder med ferske bilder og kontrollerte mål. Vær særlig oppmerksom på vegetasjon som gjør deler av taket vanskelig å se.
Det er derfor lite opplysende å love én generell nøyaktighet for alle norske tak uten et dokumentert valideringsgrunnlag. Se etter sammenligninger med kontrollmål og hvilke taktyper som faktisk er testet.
Ny takrapport kan bygge på et gammelt opptak
Rapportdatoen viser når analysen ble laget. Opptaksdatoen viser når den underliggende observasjonen fant sted. Et tilbygg fra 2025 kommer ikke med i et opptak fra 2020, selv om rapporten er produsert i dag.
Sammenlign derfor takformen med et nyere bilde eller kjent byggedokumentasjon. Kontroller også om bilde og laserdata stammer fra ulike år. Et nytt bilde kan vise en ark som den eldre punktskyen ikke har grunnlag for å modellere.
Manglende data bør stå som manglende data. Å tegne inn en antatt flate kan være et nyttig arbeidsestimat, men den må ikke få samme status som en kontrollert måling. Et nyere opptak kan brukes til å kontrollere flyfoto og opptaksdato mot dagens bygning.
Tilpass kontrollen til det du skal bestemme
Et grovt overslag og en bestilling av spesialtilpassede deler stiller ulike krav. Lag en kontrolliste som følger bruken av tallene.
| Oppgave | Relevant kontroll |
|---|---|
| Første arealoverslag | Riktig bygg, takform og omtrentlig avgrensning. |
| Tilbudsgrunnlag | Flater, helninger, linjer og kjente usikkerheter. |
| Produkt i bestemt lengde | Aktuelle lengder, endepunkter og detaljløsning. |
| Tilstandsvurdering | Undersøkelse av faktisk tekking og konstruksjon. |
Laserdata viser ikke tilstanden under tekkingen
Råte under takstein, tilstanden på skjulte sjikt og kvaliteten på en innfesting kan ikke avgjøres av en geometrisk modell alene. Det samme gjelder hva som må gjøres for å gjennomføre et arbeid sikkert.
Kartverket tilbyr innsyn i punktskyer og profiler gjennom høydedata. Slike visninger kan hjelpe deg å undersøke datagrunnlaget. Den praktiske kontrollen av bygget må likevel besvare andre spørsmål enn hvor overflaten ligger.
Kilde / videre lesning: Kartverket: Høydedata og dybdedata
SPØRSMÅL FRA MÅLEJOBBEN
Vanlige spørsmål
Er laserdata og LiDAR det samme?
LiDAR er en laserbasert måleteknologi. «Laserdata» brukes ofte om de registrerte punktene. Når du vurderer et grunnlag, bør du etterspørre kilde, opptaksdato og hvilke flater opplysningene gjelder.
Kan en terrengmodell brukes til å måle taket?
Ikke når den bare beskriver bakken. For takmål trenger du opplysninger som representerer takoverflaten, med en tydelig målereferanse.
Fanger laserdata opp alle piper og takvinduer?
Det kan ikke forutsettes. Små eller skjulte detaljer kan mangle i grunnlaget. Kontroller detaljene som har betydning for oppgaven.
Er en automatisk takmodell en tilstandsrapport?
Nei. Geometri beskriver form og mål. En tilstandsvurdering krever relevante undersøkelser av bygget og kan ikke utledes av areal og vinkler alene.
Kilder og grunnlag
Regneeksemplene er pedagogiske. Kildene under beskriver faggrunnlaget og er kontrollert 25. september 2026.
Punktskyer, datatyper, varierende punkttetthet og innsyn i høydedata.
BYGG VIDERE PÅ DET DU HAR LEST
Dette henger sammen
Kart og datakvalitet4 min lesing
Måle tak fra kart: hva kan du stole på?

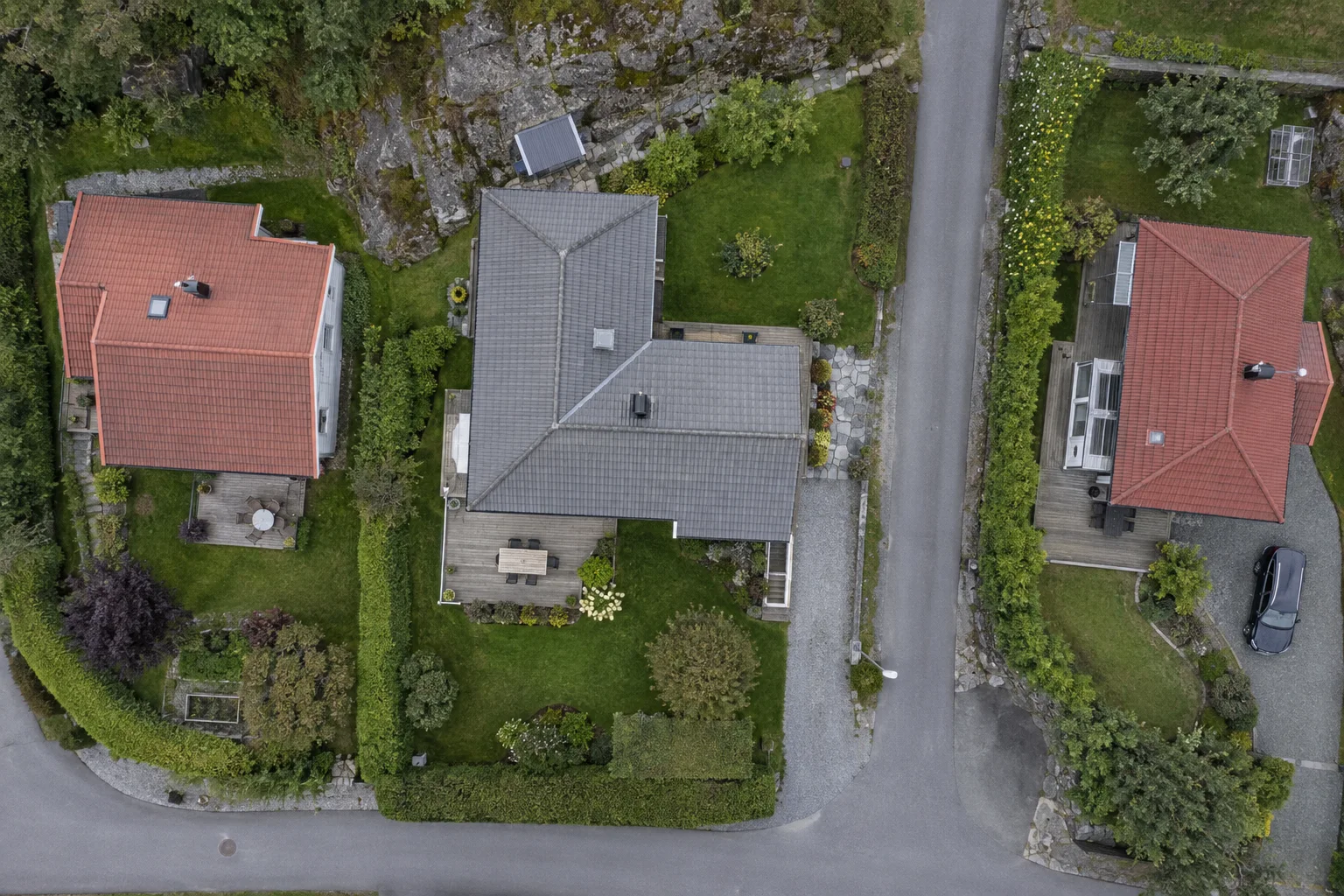

Kartet kan gi deg et raskt første mål av taket. Men en nøyaktig markering rundt feil kant er fortsatt feil. Før du begynner å måle, må du vite hvilket bilde du ser på, når det ble tatt og hva verktøyets arealtall faktisk betyr.
Les artikkelen
Taklinjer og mengder4 min lesing

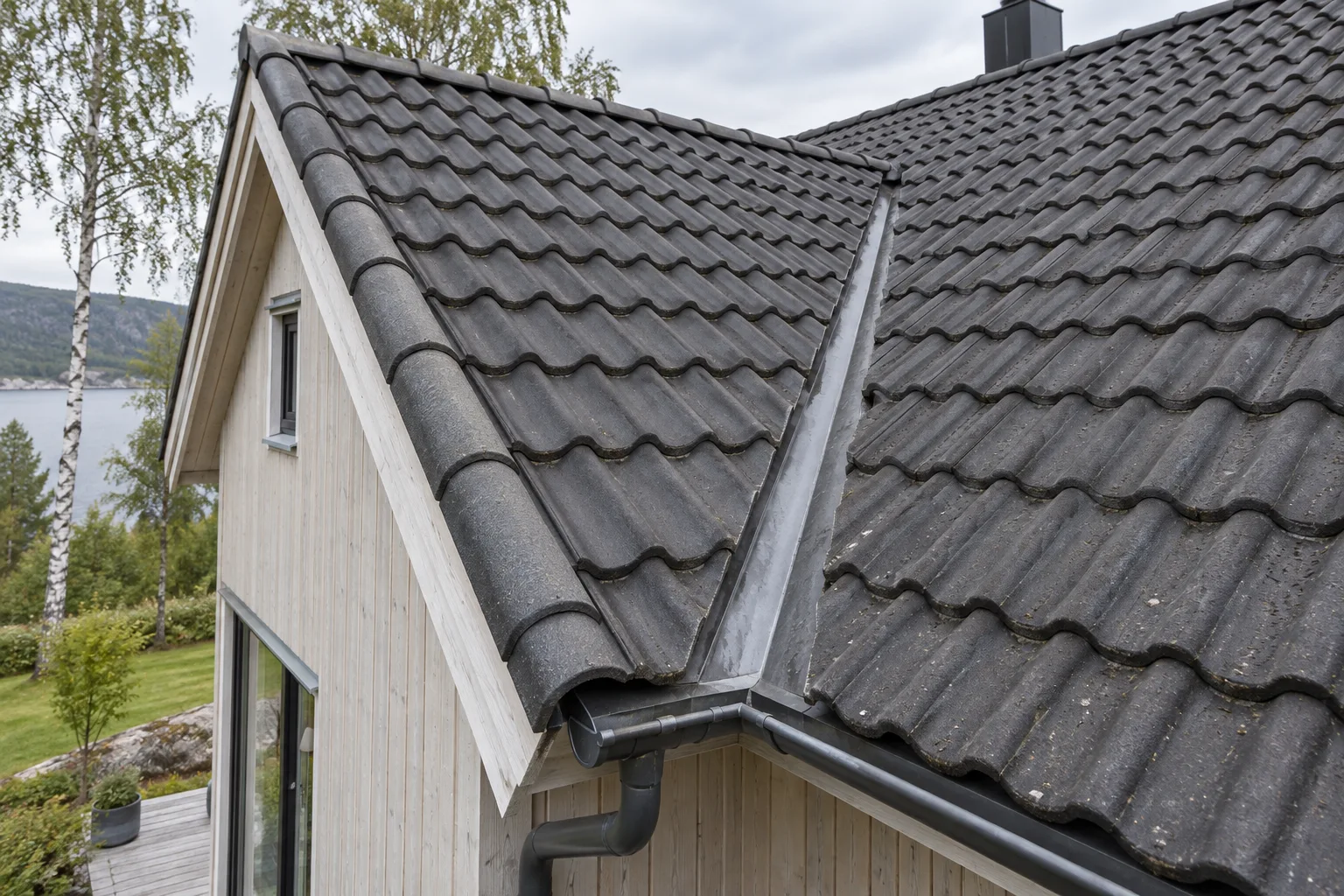

Møne, takfot og gradrenne: forstå linjene på taket
