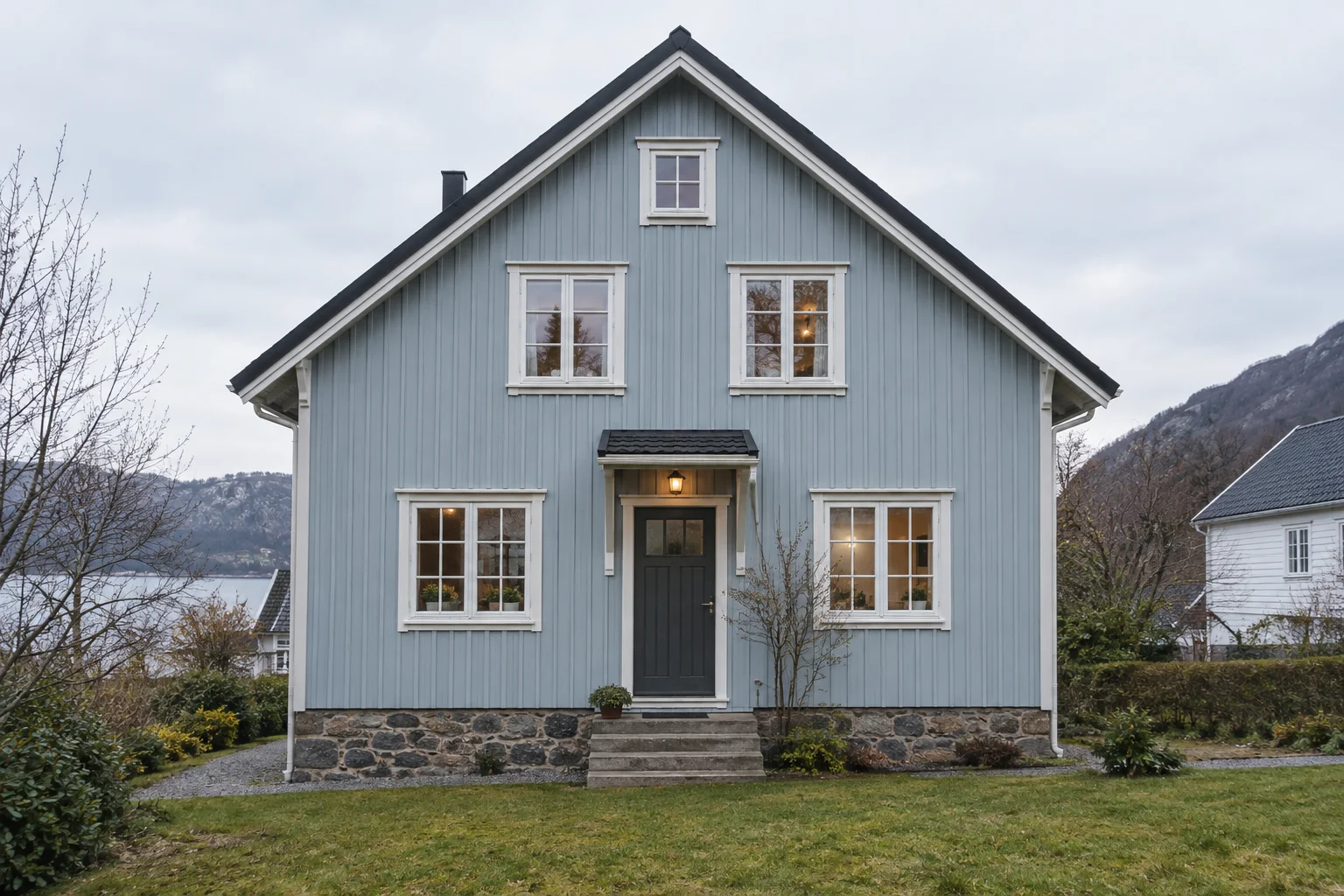

Fasadetegning: les høyder, åpninger og terreng
Den samme fasadetegningen kan gi ett areal for kledning og et annet grunnlag for stillas. Forskjellen ligger i avgrensningen: hvilke veggfelt, åpninger og høyder som skal inngå. Les tegningen før du summerer kvadratmeterne.
Koble fasaden til plan og fotografier
Finn fasadens navn, for eksempel nord eller vest, og sjekk at det stemmer med plasseringen på planen. Bruk vinduer, dører og tilbygg som kjennetegn når du kobler tegningen til et foto. Et filnavn som «forside» er mindre entydig enn en merket fasade på en oversiktsplan.
Fasadetegningen viser bygningen rett mot en bestemt side, uten den forkortingen som et perspektivfoto har. Likevel må du kontrollere målestokk og påskrevne mål før du bruker den som målegrunnlag. En illustrasjon av huset er ikke automatisk en målfast fasadetegning.
FORSTÅ MÅLEGRUNNLAGET

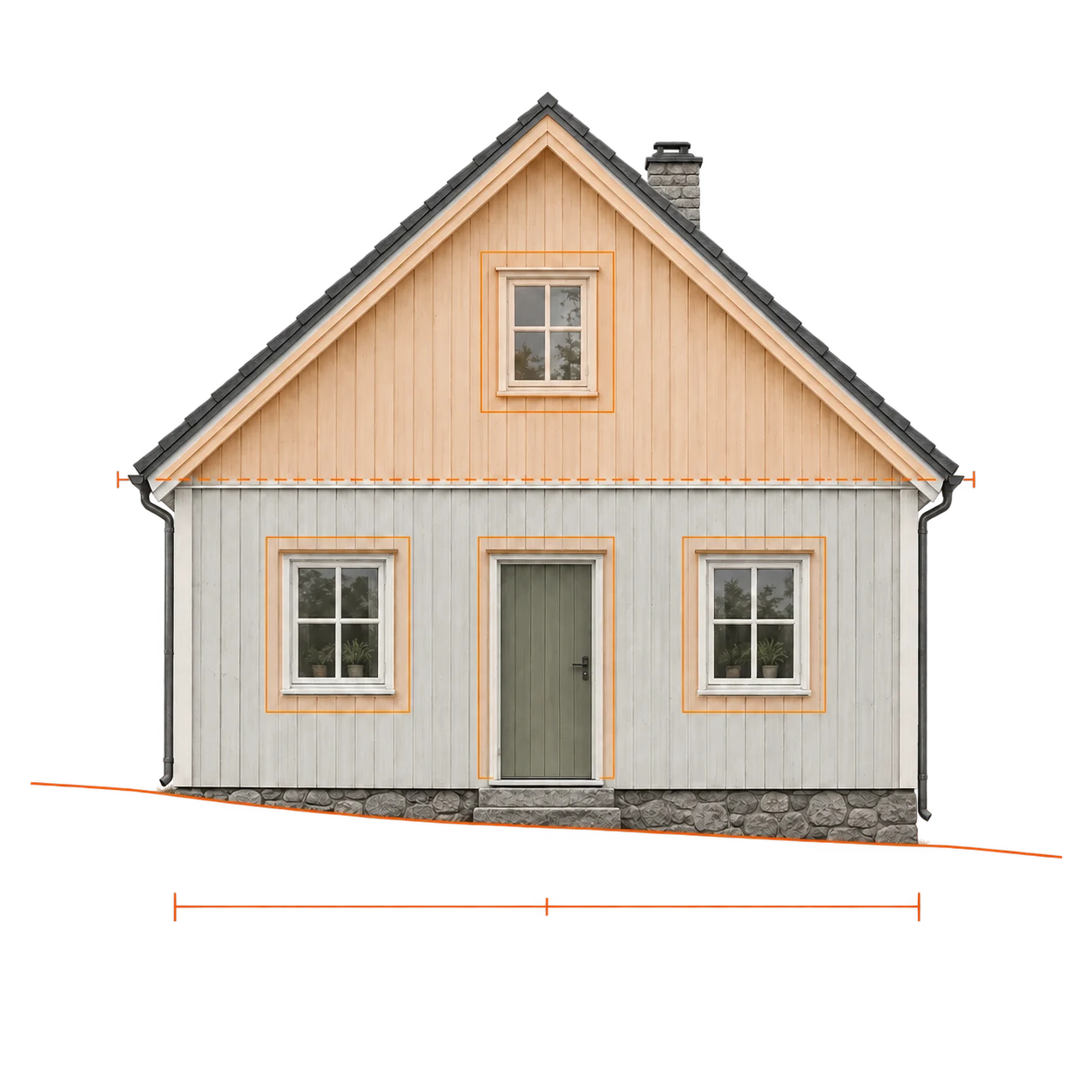

Les gavl, veggfelt, åpninger og terreng hver for seg
Trykk på et tall for å forstørre området og fremheve forklaringen.
Bestem om sokkelen inngår, og del fasaden etter materialer. Et rektangulært felt regnes som bredde × høyde.
Bruk gavlens bredde og høyden over den vannrette underkanten. Trekantarealet er bredde × høyde / 2.
Netto veggareal kan trekke fra definerte vindus- og dørfelt. Stillasarealet skal ikke automatisk få de samme fradragene.
Avklar om linjen gjelder eksisterende eller planlagt terreng. Her vises ett forenklet profil, uten byggesaksstatus.
Regneeksempel: veggfelt og gavltrekant
Anta et valgt veggfelt som er 8 meter bredt og 4 meter høyt, med en gavltrekant 2 meter over feltets øvre vannrette kant. Brutto areal er 8 × 4 + 8 × 2 / 2 = 40 m². I dette eksemplet er sokkelen utenfor målefeltet, og høydene er faste; terrengvariasjon regnes ikke inn.
Hvis fasaden har ulike materialer, del den videre før mengder beregnes. Et pussfelt, en trekledd gavl og en synlig betongsokkel skal ikke uten videre summeres som samme type overflate. Angi på skissen hvor grensene mellom feltene går.
| Felt | Utregning | Brutto areal |
|---|---|---|
| Rektangulært veggfelt | 8 × 4 | 32 m² |
| Gavltrekant | 8 × 2 / 2 | 8 m² |
| Samlet valgt veggflate | 32 + 8 | 40 m² |
Vis forskjellen på brutto og netto areal
La eksempelfasaden ha to åpninger på 1,2 × 1,2 meter, én døråpning på 0,9 × 2,1 meter og én gavlåpning på 0,8 × 1,0 meter. Bruk samme type avgrensning for alle åpningene. Summen blir 2,88 + 1,89 + 0,80 = 5,57 m², og netto veggfelt blir 40 − 5,57 = 34,43 m².
Dette er bare et geometrisk nettoareal. For en materialbestilling må blant annet omramminger, smyg, tilpasninger og dekkemål avklares. For stillas skal åpningene ikke automatisk trekkes fra: stillaset kan være nødvendig også foran vinduer og dører. Bruk ulike kolonner for ulike formål. Se hvordan du kan beregne stillasareal uten samme vindusfradrag når fasaden skal brukes til et annet formål.
Les terrenget og tegningsstatusen
Se etter tegnforklaring for eksisterende og planlagt terreng. Linjene kan vise ulike nivåer, og det må være klart hvilken situasjon målene bygger på. Ikke bruk den laveste tegnede streken som grunnlag uten å vite hva den representerer.
DiBKs veileder beskriver fasadetegninger som viser bygningens sider og terrenget før og etter en endring. Den konkrete dokumentasjonen avhenger av tiltaket. Når tegningen brukes til et stillastilbud, må den i tillegg sammenholdes med dagens terreng ved den planlagte oppstillingen. Suppler fasaden med å forstå høydereferansene i snitt når nivåangivelsene må avklares.
Kilde / videre lesning: Direktoratet for byggkvalitet: Tegne og plassere byggverket
Finn siste relevante tegninger og kontroller dagens bygg
Kommunens byggesaksarkiv er et naturlig utgangspunkt for godkjente tegninger. Oslo kommune forklarer at flere saker kan måtte ses samlet for å finne den godkjente situasjonen. I andre kommuner varierer innsynsløsningen; søk på adresse eller gårds- og bruksnummer og be om relevante fasader, planer og snitt.
Arkivstatus og dagens fysiske forhold er to ulike kontrollpunkter. Noter dato, revisjon og hvilken sak tegningen tilhører, og sammenlign med ferske bilder. Marker avvik som nye vinduer eller terrengendringer. Et gammelt ark eller et nytt foto alene avklarer ikke både mål og godkjenningsstatus.
Kilde / videre lesning: Oslo kommune: Tegninger og ferdigattester
SPØRSMÅL FRA MÅLEJOBBEN
Vanlige spørsmål
Hva viser en fasadetegning?
Den viser bygningen sett rett mot en bestemt utvendig side. Takform, vinduer, dører, overflater og terreng kan inngå. Hva som faktisk er dokumentert, må leses i tegningens mål og forklaringer.
Hvordan finner jeg fasadetegninger av huset?
Start hos kommunen og søk i byggesaksarkivet med adresse eller eiendomsnummer. Be om siste relevante godkjente tegninger og se dem i sammenheng med senere saker.
Skal vinduer trekkes fra fasadearealet?
Det avhenger av formålet. Et netto veggareal kan trekke fra definerte åpninger. Stillasgrunnlaget bør ikke få de samme fradragene automatisk. Beskriv beregningsmetoden.
Kan jeg bruke et foto som fasadetegning?
Et vanlig foto gir kontekst, men perspektiv og ukjent skala gjør det uegnet som direkte målfast erstatning. Bruk kontrollerte mål eller en egnet oppmåling.
Kilder og grunnlag
Regneeksemplene er pedagogiske. Kildene under beskriver faggrunnlaget og er kontrollert 25. september 2026.
Plan-, snitt- og fasadetegninger som dokumentasjon, målsatte tegninger og skillet mellom eksisterende og endret bygning.
Et kommunalt eksempel på hvordan godkjente tegninger finnes og må ses i sammenheng med flere byggesaker. Arkivløsningen varierer mellom kommuner.
BYGG VIDERE PÅ DET DU HAR LEST
Dette henger sammen
Stillas og fasademål4 min lesing

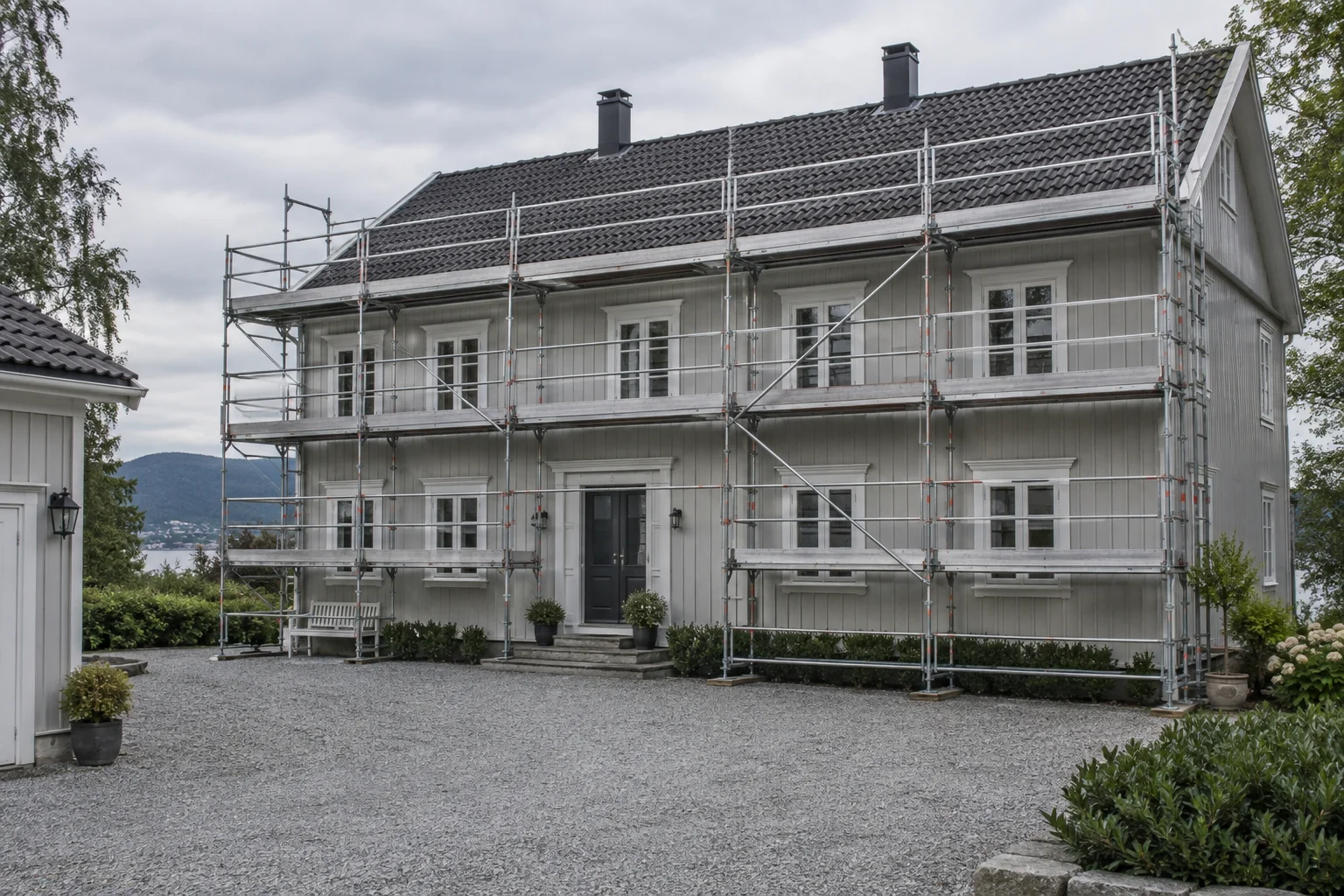

Beregne stillasareal: fasader, gavler og løpemeter
