Lese snittegning: takvinkel, høyder og skjulte forskjeller
En snittegning viser det fasaden skjuler: rom, nivåer og takets oppbygning der snittet er tatt. Men et snitt på feil sted kan gi feil grunnlag for takvinkelen eller høyden du trenger. Begynn med å finne snittlinjen på planen.
Finn A–A på planen før du leser snittet
Se etter en snittlinje merket for eksempel A–A og tilhørende piler på planen. Finn deretter tegningen med samme betegnelse. Linjen viser plasseringen, og pilene angir synsretningen. Rom, åpninger og takbrudd som ligger utenfor snittet, blir ikke nødvendigvis synlige.
NDLA beskriver snitt som en framstilling av en konstruksjon som er delt og sett fra siden, med informasjon om blant annet høyder og vinkler. For et enkelt saltak gir et tverrsnitt vinkelrett på mønet takets fallretning. Et snitt langs mønet svarer på andre spørsmål. Begynn med å lese takplanens formål og revisjon, slik at A–A viser til det riktige underlaget.
Kilde / videre lesning: NDLA: Tegningstyper
FORSTÅ MÅLEGRUNNLAGET
Et snitt viser både takformen og nivåene under
Trykk på et tall for å forstørre området og fremheve forklaringen.

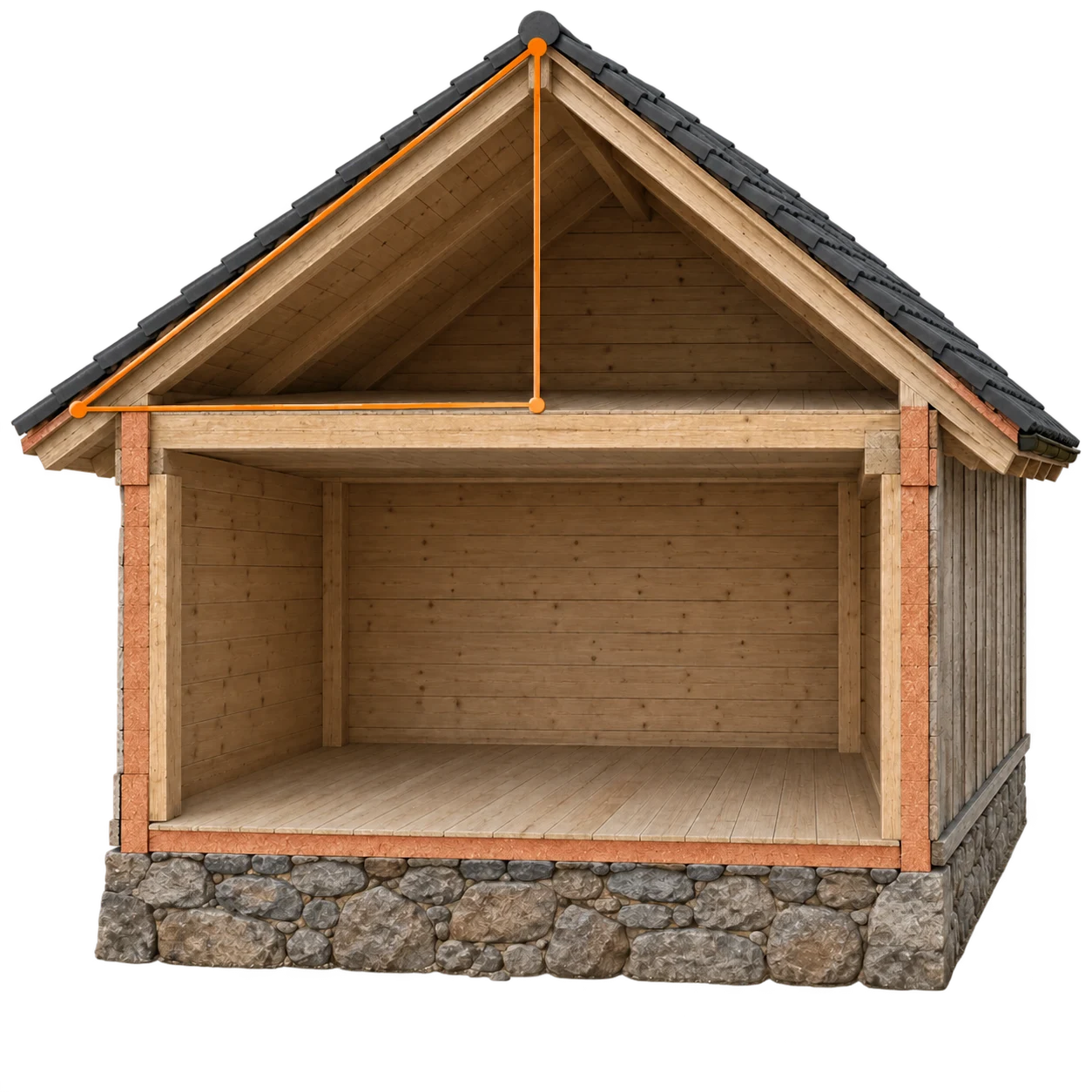

De fargede kantene viser hvor modellen er skåret. På en tegning finner du stedet igjen med snittlinje og piler på planen.
Ferdig gulv, himling og neste etasjegulv er ulike flater. En nivåforskjell må knyttes til bestemte endepunkter.
Den horisontale siden av trekanten er lengdegrunnlaget. Den må ikke byttes ut med lengden langs den skrå taklinjen.
Bruk stigningen fra trekantens vannrette grunnlinje til toppunktet på samme skrå linje. Modellen viser prinsippet, ikke konstruksjonsmål.
Skill nivåangivelse fra fri høyde
En påskrift som +2,800 kan være et nivå relativt til prosjektets nullpunkt. En romhøyde er en avstand mellom definerte flater, for eksempel ferdig gulv og ferdig himling. Tegningens forklaring må vise både nullpunkt, enheter og hvilke flater kotene gjelder.
Hvis ferdig gulv ligger på +0,000 og underkant ferdig himling på +2,400, er fri høyde mellom dem 2,4 meter. Etasjens neste gulvnivå kan samtidig være +2,800. Forskjellen på 0,4 meter er ikke en fri romhøyde og beskriver heller ikke automatisk en bestemt bjelkedimensjon.
| Påskrift i eksemplet | Hva den betyr |
|---|---|
| Ferdig gulv +0,000 | Valgt referansenivå for gulvet |
| Ferdig himling +2,400 | 2,4 m over gulvet i dette snittet |
| Neste ferdige gulv +2,800 | Et annet nivå; ikke rommets frie høyde |
Finn vinkelen fra to sammenhørende mål
Anta at et snitt i fallretningen viser 2,4 meter vertikal stigning over 4,0 meter horisontal lengde. Da er tangens til vinkelen 2,4 / 4,0 = 0,6, og vinkelen blir arctan(0,6) ≈ 31,0°. De to målene må høre til samme rette taklinje.
Ikke bland høyden til yttertaket ved mønet med høyden til himlingen ved takfoten. Ikke bruk skrå sperrelengde der formelen krever horisontal lengde. Hvis snittet går på skrå i forhold til fallretningen, er den viste helningen heller ikke nødvendigvis takflatens bratteste helning.
Kilde / videre lesning: NDLA: Sinus, cosinus og tangens
En tykk strek er ikke en materialspesifikasjon
Et oversiktssnitt kan vise tak og vegger forenklet. Du kan ikke fastslå alle materiallag, innfestinger eller utførelsesmål fra strektykkelsen alene. Se etter tekst, lagbeskrivelse og henvisning til en detaljtegning før du trekker konklusjoner om oppbygningen.
NDLA skiller mellom oversikt og detaljtegninger som beskriver materialer, sammenføyning og relevante mål mer presist. Prinsippmodellen i denne artikkelen viser geometri og snittflater. De tegnede tykkelsene er ikke prosjekterte konstruksjoner eller et grunnlag for å bestille bærende deler.
Kilde / videre lesning: NDLA: Tegningstyper
Kontroller snittet mot takplan og fasade
Sett opp tre kontrollpunkter: samme revisjon, samme sted på bygningen og samme målereferanse. En takvinkel kan se rimelig ut samtidig som snittet tilhører et eldre forslag. Et annet snitt kan gå gjennom en ark og derfor vise en høyde som ikke gjelder resten av taket.
Før tallene videre med snittnavn og målepunkt, for eksempel «A–A, takflate T1, horisontal lengde 4,0 m». Ved manglende mål bør du be om avklaring eller kontrollmåling. Da unngår du at et anslag fra en illustrasjon senere presenteres som et dokumentert mål. Du kan også koble fasaden til plan og bilder for å kontrollere at tegningene gjelder samme bygning og situasjon.
SPØRSMÅL FRA MÅLEJOBBEN
Vanlige spørsmål
Hva er forskjellen på snitt og fasade?
En fasade viser utsiden sett mot en bestemt side. Et snitt viser bygningen gjennom en valgt snittlinje, slik at indre nivåer og oppbygning kan vises.
Hva betyr A–A på en tegning?
Det er vanligvis navnet på et bestemt snitt. Finn den tilsvarende snittlinjen og pilene på planen for å se hvor snittet går og hvilken vei visningen er rettet.
Kan jeg lese takvinkelen fra hvilket som helst snitt?
Ikke uten å kontrollere retningen. Et snitt i takets fallretning viser den aktuelle helningen. Et skrått snitt gjennom samme flate kan vise en annen vinkel.
Viser et snitt hvilke materialer som skal bestilles?
Bare i den grad tegningen faktisk spesifiserer dem. Kontroller beskrivelser, detaljer og gjeldende revisjon. En forenklet strek eller prinsippillustrasjon er ikke en komplett materialliste.
Kilder og grunnlag
Regneeksemplene er pedagogiske. Kildene under beskriver faggrunnlaget og er kontrollert 25. september 2026.
Forskjellen mellom plan, snitt og detaljtegning, og betydningen av tegningsliste og revisjon.
Definisjonen av tangens. Tallene og kontrollregningen for snittet er våre egne.
