Lese takplan: omriss, målestokk og skrå takflater
En takplan viser vanligvis taket ovenfra. Det gjør den nyttig for å finne kanter og gjennomføringer, men en linjal på arket gir ikke automatisk lengden langs en skrå takflate. Først må du forstå projeksjonen og kontrollere skalaen.
Begynn med tegningens formål og revisjon
Finn adresse eller bygg-ID, tegningstittel, dato og revisjon. Avklar om tegningen viser eksisterende tak, et forslag eller en ferdig registrering. Har du flere dokumenter, lag en enkel liste over hvilken versjon av takplan, fasade og snitt som hører sammen.
En ordinær takplan er en framstilling ovenfra. En utbrettet tegning av takflater eller en detaljtegning kan bruke en annen framstilling. Les derfor tittelen og forklaringen før du antar at alle avstander på arket er horisontale mål. NDLA beskriver hvordan tegningstype og gjeldende revisjon styrer bruken av en tegning.
Kilde / videre lesning: NDLA: Tegningstyper
Finn takkant, møne og veggomriss
Følg takets yttergrense rundt bygningen. Se deretter etter møne, eventuelle valmlinjer og gradrenner. En stiplet linje innenfor takets omriss kan markere veggen under takutstikket, men linjetypen må tolkes etter akkurat denne tegningens tegnforklaring.
Nummerer takflatene og de detaljene som skal følges opp. En pipe eller et takvindu trenger både plassering og avgrensning når det påvirker en mengdeberegning. En mållinje utenfor taket er en henvisning til et mål, ikke en ekstra fysisk takkant som skal telles. Bruk tegnforklaringen og guiden til å skille mellom møne, takfot og gradrenne.
FORSTÅ MÅLEGRUNNLAGET
Takets ytterkant og veggen har forskjellige omriss
Trykk på et tall for å forstørre området og fremheve forklaringen.

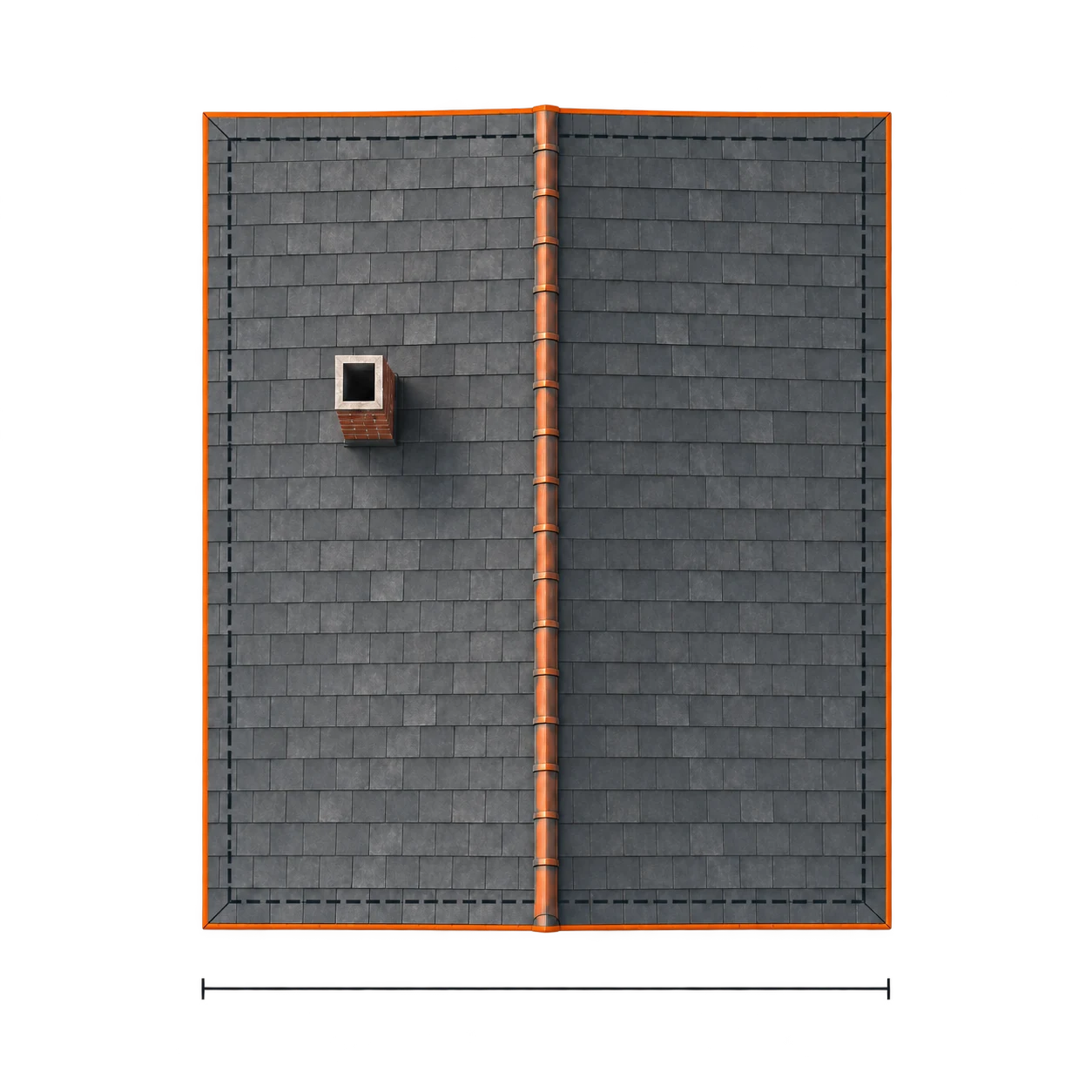

Den oransje kanten viser takets omriss i denne modellen. Kontroller at arealet ditt bruker riktig yttergrense.
Den stiplede linjen viser veggen under taket her. Avstanden ut til takkanten er takutstikkets horisontale utstrekning. Andre tegninger kan bruke andre linjetyper.
Linjen skiller de to taksidene. Takplanen viser hvor den ligger, men denne visningen alene gir ikke takvinkelen.
Pipen er en egen detalj i takflaten. Koble den til en ID og relevante mål før mengder eller tilpasninger beregnes.
Kontroller 1:100 før du bruker linjal
Målestokk 1:100 betyr at 1 cm på en korrekt skalert tegning tilsvarer 100 cm, altså 1 meter. Et mål på 5 meter skal da være 5 cm på arket. Bruk et tydelig påskrevet kontrollmål, og bekreft gjerne en lengde i begge retninger før andre mål avleses.
Blir siden skrevet ut i 80 prosent størrelse, blir denne linjen 4 cm. Den faktiske målestokken er da 1:125, selv om teksten på arket fortsatt sier 1:100. I et PDF-verktøy bør målefunksjonen kalibreres mot et kjent mål. Zoomprosenten på skjermen er ikke i seg selv en målestokk.
| Det du kontrollerer | Forventet resultat |
|---|---|
| 5 m ved korrekt 1:100 | 5 cm på arket |
| Samme linje ved 80 % utskrift | 4 cm; faktisk målestokk 1:125 |
| Digital måling i PDF | Kalibrert måleverktøy gir 5 m for kontrollinjen |
Kilde / videre lesning: NDLA: Målestokk
Skill planareal fra skrått areal
Et rektangulært takomriss på 10 × 8 meter gir 80 m² i horisontal projeksjon. Ved 30° helning på begge sidene blir den skrå takflaten omtrent 92,4 m². Takplanen gir oversikten; helningen fra riktig snitt eller modell gir grunnlaget for å gå fra planareal til skråflate.
Vær også oppmerksom på påskrevne lengder. En digital takplan kan vise en skrå 3D-lengde som måltall, selv om streken er tegnet i plan. En linjal måler da projeksjonen, mens teksten beskriver noe annet. Behold opplysningen om lengdetype sammen med tallet og bruk arealguiden for selve omregningen. På planen kan du finne riktig snittlinje før helningen hentes fra snittet.
Overfør målene med kilde og avgrensning
Lag en liste med flate- eller linje-ID, måltall, enhet, måletype og tegningsreferanse. Skriv for eksempel «takfot T2, horisontal lengde, tegning A-101 revisjon B». Dette gjør det mulig å undersøke et avvik uten å måle hele bygningen på nytt.
Ved uoverensstemmelse mellom påskrevet mål og skalert avlesning skal avviket avklares. Ikke velg tallet som passer best i tilbudet. Kontroller også at tegningen fortsatt beskriver bygget, særlig der nye arker, takvinduer eller tilbygg kan ha kommet til.
SPØRSMÅL FRA MÅLEJOBBEN
Vanlige spørsmål
Er en takplan det samme som en plantegning?
En takplan viser taket ovenfra. En plantegning for en etasje viser vanligvis rom og vegger på et bestemt nivå. Les tittelen for å se hva den aktuelle tegningen representerer.
Kan jeg måle på en PDF merket 1:100?
Ja, hvis riktig skala er kontrollert. Kalibrer PDF-verktøyet mot et påskrevet mål. Ved utskrift må du kontrollere at siden ikke er forminsket eller forstørret.
Er takarealet på planen riktig bestillingsareal?
Et areal målt i plan er normalt horisontalt projisert. Det må skilles fra skrått takareal og videre fra produktmengder med overlapp, dekkemål og kapp.
Hva gjør jeg når måltall og tegning ikke stemmer?
Registrer avviket og avklar tegningens revisjon, skala og måletype med den som har laget grunnlaget. Ikke beregn et gjennomsnitt av de to tallene.
Kilder og grunnlag
Regneeksemplene er pedagogiske. Kildene under beskriver faggrunnlaget og er kontrollert 25. september 2026.
Forskjellen mellom plan, snitt og detaljtegning, og betydningen av tegningsliste og revisjon.
Forholdet mellom lengder i tegningen og virkeligheten. Eksemplene med PDF, utskrift og kontrollmål er våre egne.
